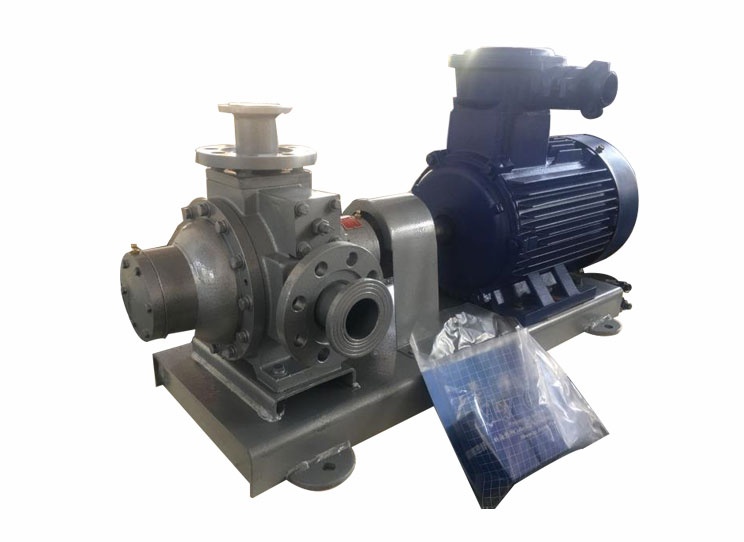

產品名稱：液氨泵直連傳動

發布時間：2018-09-20 17:00:00 點擊：

　一、概述：

　　YAB型系列液氨泵是本公司在對國外同類產品分析研究基礎上，新開發出來的產品，主要用于輸送液氨、氨水、甲醇、二甲銨、環氧丙烷、粗苯、環氧乙烷、氯甲烷、異丁烯、丁二烯等性質類似的揮發性液體，廣泛應用于燃?xì)?、石油、化工、制藥、冶金等領域，該泵密封圈和滑片均采用國外配方，蝕性、韌性、強度非常高，泵殼的材料是高密度蝕的合金鑄鐵，加工后光潔度高，從而保證了氨液的不泄露，泵的特點就是密封性好，壓力高且穩定。

　　二、型號意義：YAB※-5型

　　型號意義:YAB—液氨泵 5—升壓范圍(進出口壓差) ※—泵的額定流量

　　三、工作原理:

　　本泵型式為容積式葉片泵，工作靠葉片離心滑動，流量與軸的轉速有關，定子內曲面采用復合曲線制成，定子與轉子、擋板、葉片組成十個密封腔體，由于定子曲面是復合曲線，當轉子轉動時.進口腔體容積逐漸增大，并形成負壓產生吸力，從而將氨液吸入。當轉子旋轉一定角度后，容積截而逐漸減小，從而將氨液壓出，在吸油腔與壓油腔之間有一封油塊把油腔與壓油腔隔開。葉片靠離心力和兩擋板結構從而與定子內曲而緊密貼合，使泵在額定狀態下正常工作。

　　四、工作性能參數

型號	轉速n	流量Q	壓差ΔP	工作壓力P	配套電機型號	功率N	入口通徑寸	出口通徑寸	溫度范圍℃
YAB2-5	600r.P.m	2 m3/h	0.5MPa	2.0MPa	YB90L-4	1.5KW	1	1	+40 -40
YAB5-5	780r.P.m	5 m3/h	0.5MPa	2.0MPa	YB100L-4	2.2KW	1.2	1.2	+40 -40
YAB10-5	600r.P.m	10m3/h	0.5MPa	2.0MPa	YB132S-4	5.5KW	2	2	+40 -40
YAB15-5	780r.P.m	15m3/h	0.5MPa	2.0MPa	YB132S-4	5.5KW	2	2	+40 -40
YAB15-5A	780r.P.m	15m3/h	0.4MPa	2.0MPa	YB112M-4	4KW	2	2	+40 -40
YAB10-5A	600r.P.m	10m3/h	0.4MPa	2.0MPa	YB112M-4	4KW	2	2	+40 -40
YAB25-5	600r.P.m	25m3/h	0.5MPa	2.0MPa	YB160M-4	11KW	3	3	+40 -40
YAB35-5	780r.P.m	35m3/h	0.5MPa	2.0MPa	YB160M-4	11KW	3	3	+40 -40
YAB50-5	600r.P.m	50 m3/h	0.5MPa	2.0MPa	YB160L-4	15KW	4	4	+40 -40
YAB60-5	780r.P.m	60 m3/h	0.5MPa	2.0MPa	YB160L-4	15KW	4	4	+40 -40
YAB80-5	780r.P.m	80 m3/h	0.5MPa	2.0MPa	YB180L-4	18.5KW	4	4	+40 -40
