當前所在位置：首頁 > 產品展示 > 液氨泵

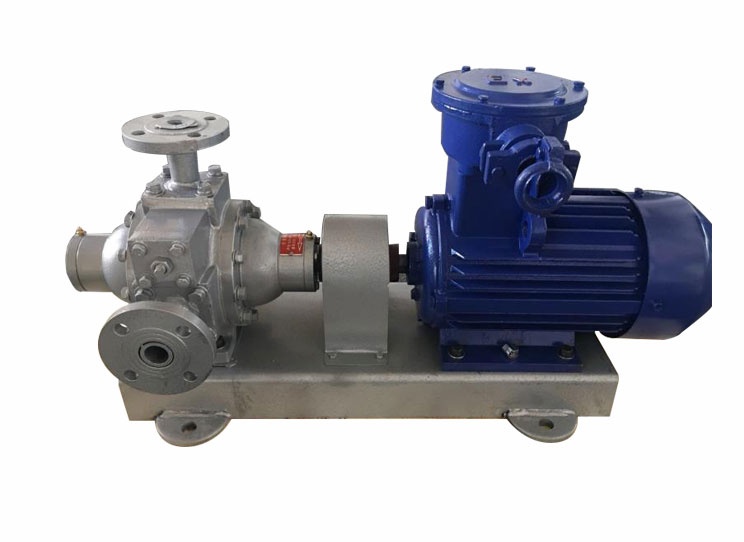

產品名稱：液氨泵直連傳動
一、概述：
YAB型系列液氨泵是本公司在對國外同類產品分析研究基礎上，新開發出來的產品，主要用于輸送液氨、氨水、甲醇、二甲銨、環氧丙烷、粗苯、環氧乙烷、氯甲烷、異丁烯、丁二烯等性質類似的揮發性液體，廣泛應用于燃?xì)?、石油、化工、制藥、冶金等領域，該泵密封圈和滑片均采用國外配方，蝕性、韌性、強度非常高，泵殼的材料是高密度蝕的合金鑄鐵，加工后光潔度高，從而保證了氨液的不泄露，泵的特點就是密封性好，壓力高且穩定。
二、型號意義：YAB※-5型
型號意義:YAB—液氨泵 5—升壓范圍(進出口壓差) ※—泵的額定流量
三、工作原理:
本泵型式為容積式葉片泵，工作靠葉片離心滑動，流量與軸的轉速有關，定子內曲面采用復合曲線制成，定子與轉子、擋板、葉片組成十個密封腔體，由于定子曲面是復合曲線，當轉子轉動時.進口腔體容積逐漸增大，并形成負壓產生吸力，從而將氨液吸入。當轉子旋轉一定角度后，容積截而逐漸減小，從而將氨液壓出，在吸油腔與壓油腔之間有一封油塊把油腔與壓油腔隔開。葉片靠離心力和兩擋板結構從而與定子內曲而緊密貼合，使泵在額定狀態下正常工作。
四、工作性能參數
|
型號 |
轉速n |
流量Q |
壓差ΔP |
工作壓力P |
配套電機型號 |
功率N |
入口通徑寸 |
出口通徑寸 |
溫度范圍℃ |
|
YAB2-5 |
600r.P.m |
2 m3/h |
0.5MPa |
2.0MPa |
YB90L-4 |
1.5KW |
1 |
1 |
+40 |
|
YAB5-5 |
780r.P.m |
5 m3/h |
YB100L-4 |
2.2KW |
1.2
|
1.2
|
|||
|
YAB10-5 |
600r.P.m |
10m3/h |
0.5MPa |
2.0MPa |
YB132S-4 |
5.5KW |
2 |
2 |
+40 |
|
YAB15-5 |
780r.P.m |
15m3/h |
|||||||
|
YAB15-5A |
780r.P.m |
15m3/h |
0.4MPa |
2.0MPa |
YB112M-4 |
4KW |
2 |
2 |
+40 |
|
YAB10-5A |
600r.P.m |
10m3/h |
|||||||
|
YAB25-5 |
600r.P.m |
25m3/h |
0.5MPa |
2.0MPa |
YB160M-4 |
11KW |
3 |
3 |
+40 |
|
YAB35-5 |
780r.P.m |
35m3/h |
|||||||
| YAB50-5 | 600r.P.m | 50 m3/h | 0.5MPa | 2.0MPa | YB160L-4 | 15KW |
4
|
4
|
+40 -40 |
| YAB60-5 | 780r.P.m | 60 m3/h | 0.5MPa | 2.0MPa | YB160L-4 | 15KW |
4
|
4
|
+40 -40 |
| YAB80-5 | 780r.P.m | 80 m3/h | 0.5MPa | 2.0MPa | YB180L-4 | 18.5KW |
4
|
4
|
+40 -40 |
