當前所在位置：首頁 > 產品展示 > 液化石油氣泵

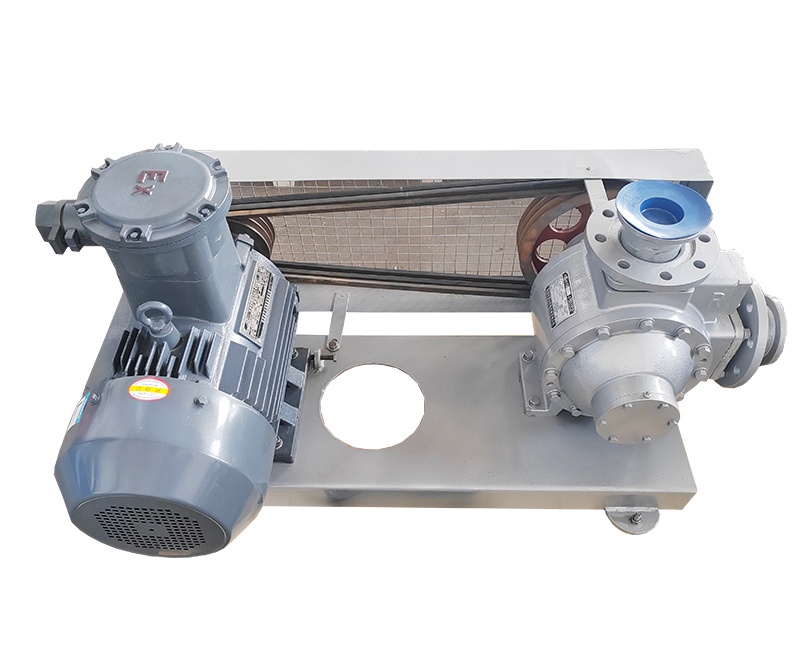

產品名稱：液化氣泵
我廠生產的YQB系列液化石油氣泵,主要用于輸送液化石油氣、二甲醚、氯甲烷 、環氧乙烷、丙烷、丙烯、丁二烯、異丁烯、甲醇等各種性質類似的揮發性液體及石油產品，特別使用于液化石油氣的裝卸車，鋼瓶灌裝，車間供料等工作場合。該泵為容積式葉片泵，其結構先進，定子曲面由復合曲線組成，兩端采用機械密封，各固定配合端面均采用“O”型密封圈，旋轉運動的配合部件均采用金屬相對應非金屬，具有使用可靠、一機多用的功能。
型 號：
YQB ※-5型
型號意義：
YQB-液氣泵 5- 升壓范圍—(進出口壓差) ※-泵的額定流量
工作原理：
本泵型式為容積式葉片泵，工作靠葉片離心滑動，流量與軸的轉速有關，定子內曲面采用復合曲線制成，定子與轉子、擋板、葉片組成十個密封腔體，由于定子曲面是復合曲線，當轉子轉動時進口腔體積逐漸增大，并形成負壓產生吸力，從而將油液吸入，當轉子旋轉一定角度后，容積截面逐漸減小，從而將油液壓出，在吸油腔與壓油腔之間有一封油塊把吸油腔與壓油腔隔開。葉片靠離心力和兩擋板結構從而與定子內曲面緊密貼合，使泵在額定狀態下正常工作。
工作性能參數：
|
型號
|
轉速n |
流量Q |
壓差ΔP |
工作壓力P |
配套電機型號 |
功率N |
入口通徑寸 |
出口通徑寸 |
溫度范圍℃ |
|
YQB2-5 |
600r.P.m |
2 m3/h |
0.5MPa |
1.6MPa |
YB90L-4 |
1.5KW |
1 |
1 |
+40 |
|
YQB5-5 |
780r.P.m |
5 m3/h |
YB100L-4 |
2.2KW |
1.2 | 1.2 | |||
|
YQB10-5 |
600r.P.m |
10m3/h |
0.5MPa |
1.6MPa |
YB132S-4 |
5.5KW |
2 |
2 |
+40 |
|
YQB15-5 |
780r.P.m |
15m3/h |
|||||||
|
YQB15-5A |
780r.P.m |
15m3/h |
0.4MPa |
1.6MPa |
YB112M-4 |
4KW |
2 |
2 |
+40 |
|
YQB10-5A |
600r.P.m |
10m3/h |
|||||||
|
YQB25-5 |
600r.P.m |
25m3/h |
0.5MPa |
1.6MPa |
YB160M-4 |
11KW |
3 |
3 |
+40 |
|
YQB35-5 |
780r.P.m |
35m3/h |
|||||||
| YQB50-5 | 600r.P.m | 50 m3/h | 0.5MPa | 1.6MPa | YB160L-4 | 15KW | 4 | 4 |
+40 -40 |
| YQB60-5 | 780r.P.m | 60 m3/h | 0.5MPa | 1.6MPa | YB160L-4 | 15KW | 4 | 4 |
+40 -40 |
| YQB80-5 | 780r.P.m | 80 m3/h | 0.5MPa | 1.6MPa | YB180L-4 | 18.5KW | 4 | 4 |
+40 -40 |
